增强现实辅助手术如何革新医疗行业

近日，法国Pixee Medical公司的增强现实（AR）膝关节置换术导航系统Knee+获得了CE认证，这是首个获批在全膝关节置换术中使用增强现实（AR）的骨科导航系统。与此类似的增强现实技术在手术导航中的应用，正在全球各地蓬勃发展。增强现实辅助手术技术对于术前规划、术中引导和术后康复都有重要的意义，本文将从基本概念、技术原理、市场情况、主要公司和代表性产品几个方面进行说明，并对其未来的发展进行探讨。

一、基本概念

1、增强现实（AR）

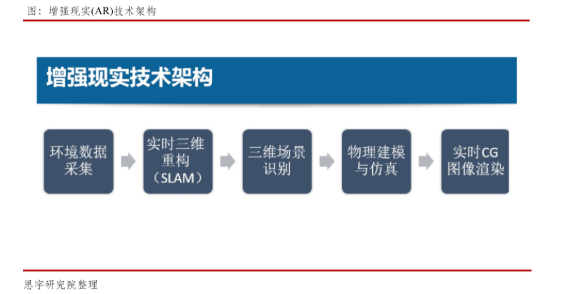

增强现实（AR）是将计算机处理后的虚拟模型图像叠加到现实场景中，对现实场景进行增强的一种技术。它增强了人对周围真实世界的感知，并把模拟的场景、物体以及相关提示信息（例如声音、视频、图形或GPS数据）融入现实场景，从而起到增强效果。增强现实（AR）技术的基础学科是计算机视觉（computer vision）。它使用了显示器、照相机和传感器等工具，将数字信息叠加到现实世界中。

2、手术导航系统

手术导航是将病人手术前或手术中的影像资料与病人解剖结构准确对应，在手术中跟踪器械并将其位置在病人影像上以虚拟探针的形式实时更新显示的一种技术。手术导航使医生对器械的位置一目了然，让手术更快速、更精确、更安全。经过多年的发展，手术导航已成为神经外科治疗的标准，在其他领域也逐渐普及。目前在美国手术导航市场上，每年执行的手术达到578，375例，到2025年预计将增长到718，224例。在美国，手术导航最常用在神经外科手术，约占病例总数的43.3％；在欧洲，最常见的是全膝关节置换术（TKA）。

二、技术原理

增强现实手术导航系统包括三个核心：虚拟图像或环境建模、虚拟环境和现实空间配准和将虚拟环境和真实环境结合起来的显示技术。

1、虚拟图像或环境建模

AR系统利用CT或MRI断层成像中解剖结构之间的颜色或纹理区别以及血管造影，在计算机中完成表面下目标的3D重建。非真实渲染或反转现实技术可以改善可视化和深度感知。

2、虚拟环境和现实空间配准

配准可以通过多种手段完成，基于帧技术的三维笛卡尔坐标系统（Cartesian system）可以确定成像设备的位置和姿态。

3、将虚拟环境和真实环境结合起来的显示技术

显示技术广义上可以分为头戴式显示（HMD）、增强型外部显视器、增强型光学系统、增强型窗口显示和图像投影。运用HMD既可以将虚拟环境覆盖于用户视野下的真实世界（光学透视），又可以覆盖到真实环境的视频源中（视频透视）。增强显示器是简单的独立屏幕将虚拟内容显示在源于真实世界的视频上。光学增强显示是指直接增强手术显微镜或双筒观察镜的目镜。窗口增强显示是将一块半透明的屏幕直接放置在手术部位上方，允许在现实物体上方屏幕直接显示虚拟对象。虚拟环境可以用投影机直接投射到患者身上。

三、市场情况

医疗市场的增强现实（AR）应用增长强劲，预计复合年增长率高达33.36％，市场价值从2018年的6.27亿美元预计将增长到2024年的34.97亿美元。由于AR技术的应用范围广泛，从评估手术准备到微创外科手术和康复，正获得医生的广泛关注。此外，根据 Research and Markets的数据，到2025年全球手术影像市场规模预计将达到17亿美元，在预测期内以复合年增长率5.4％的速度增长。增强现实（AR）在医疗保健领域的最新作用和整合正在增强外科手术经验。实时可视化平台的快速发展也带来了更好的手术治疗。此外，政府资金的增加、运动损伤的患病率的增长以及老年人口的扩大是促使全球外科影像市场增长的因素。基于应用程序，市场细分为神经外科、骨外科和创伤外科、心脏和血管外科、普外科和其他外科。
